Nun habe mir die "Asteroid-Mini" FSE (Freisprecheinrichtung) vom Parrot wieder ausgebaut und durch das "Tablet" aus der Parrot Asteroid-Serie ersetzt.
Genau wie die MKI9200 und beim asteroid Mini , leitet diese das komplette Audiosignal (Vorn, Hinten, Links und Rechts) durch die Steuereinheit der FSE und
schaltet je nach Funktion zwischen dem Autoradio und dem Ton der FSE um. Dies funktioniert auch genauso gut, wie von der MKI9200 / Asteroid Mini
bekannt. Auch wenn der Ton aus der FSE kommt (z.B. MP3 von USB oder SD, Bluetooth_Audio, Web_Radio oder Telefonat), wird der Ton
über den internen Verstärker des 300C geleitet und die Lautstärke + Klangposition lässt sich weiterhin über den Regler / die Software vom
Serienradio steuern.
Als Vorteil zur MKI9200 bietet das Asteroid-Tablet auch diverse App's incl. eigenem Market, läuft auf Android-Basis (ein angepasstes Android - Aber das reicht
für die Funktionen locker aus.) und unterstützt auch Beispielsweise die Sprachsuche nach Künstlern oder Alben. Auch Dienste wie Deezer, Spotify oder Webradio
funktionieren über die Datenverbindung des Handys (per USB oder Bluetooth-Kopplung) oder sogar per wLAN, wenn verfügbar.
Zusätzlich lässt sich der Amazon-App-Store und mit eingen Tricks (incl. rooten) auch der Google-Playstore nachinstallieren, somit gibt es wirklich sehr
viele Apps, die dann nutzbar sind (wenn auch nicht alle, da es sich um eine ältere, angepasste Android-Version handelt).
----------------------------------------------------------------------------------------------------------
Wie versprochen, hänge ich nun auch die Bilder und eine Einbauanleitung an (in meinem Fall an das REJ-Radio):
----------------------------------------------------------------------------------------------------------
Was wird neben dem Asteroid Tablet noch benötigt?
- Ein Kabeladapter, der aus dem Anschluss des 300C-Serienradios die passenden ISO-Stecker zaubert,
die für die Installation von erheblichem Vorteil sind. Diesen findet ihr, wenn ihr unter Google
nach "KR86115" sucht.
- Ein alternativer Display Halter (Mount Adapter), da der originale nur per Saugnapf befestigt werden kann.
(Achtung: Bisher habe ich 2 Modelle gefunden und mich für das von Brodit (510456) entschieden, diesen
aber ohne die Überwurfmutter verwendet - Es sitzt trotzdem fest! WICHTIG: Auch wenn es auf vielen
Bildern anders ausschaut, geliefert wird nur der Kugelkopf-Halter, keine neue Schale mit den Strom-
anschlüssen. Die muss vom Original-Halter übernommen werden.)
Was ist bei dem Asteroid Tablet dabei, was wird verbaut?
- Ein Anschluss-Kabelsatz (Strom + Audio)
- Eine SteuerBox (Wo alle kabel zusammen laufen)
- Eine Fernbedienung (mit Batterie)
- Das Tablet selber (mit Halterung incl. Anschlusskabel)
- Ein Stereo-Mikrofon (Das gleiche wie bei der MKI9200 und dem Asteroid Mini, dieses kann auch übernommen werden)
- USB-Kabel zum Anschluss von Zubehör (eines mit Adapter für Apple-Geräte - Aber nicht Lightning!)
Hier schon mal ein Bild, zur Übersicht.
(Auf das Bild klicken, um es zu vergrössern!)
Nun zum Einbau:
=> Vorab, das Anschluss-Kabel:
Dieses kann vorab vorbereitet und mit dem "KR86115" verbunden werden. Dazu nehmt ihr euch erst das "KR86115" vor,
verbindet von diesem Kabelbaum die Stromstecker direkt miteinander. Die Audio_Stecker verbindet ihr dann mit dem Kabel von Parrot (Je
die beiden Stecker mit den gleich dicken Kabeln).
Die beiden übrigen ISO-Stecker aus dem Parrot_Kabel können abgeschnitten werden (schwarze, rote, grüne und orangene Leitung nah am
ISO-Stecker abschneiden, so dass noch viel Leitung an dem Parrot_Stecker bleibt).
Das frisch abgeschnittene schwarze und rote Kabel muss dann direkt an das rote und schwarze Kabel vom "KR86115"
gelötet werden (Je zusätzlich mit dran löten), dazu das grüne (Handbremse*) noch ebenfalls mit an das Schwarze.
Das orangene Kabel muss verlängert werden und wird am Zigarettenanzünder (geschaltet Plus) angeschlossen.
(*Dadurch, dass das grüne Handbremskabel dauerhaft mit dem schwarzen Kabel vebunden ist, sind auch alle Funktionen während
der Fahrt nutzbar. Ich unterstelle mal, niemand legt Wert darauf die meisten Funktionen nur bei betätigter Feststellbremse nutzen zu können.)
=> Nun geht es erst mal an die Demontage - Das meiste davon steht im 300C-Wiki beschrieben!
Das Handschuhfach, der Aschenbecher, das Bezel und das Radio müssen raus.
Die Verkleidung der A-Säule rechts muss gelockert werden (vorsichtig richtung Tür / Sitz ziehen)

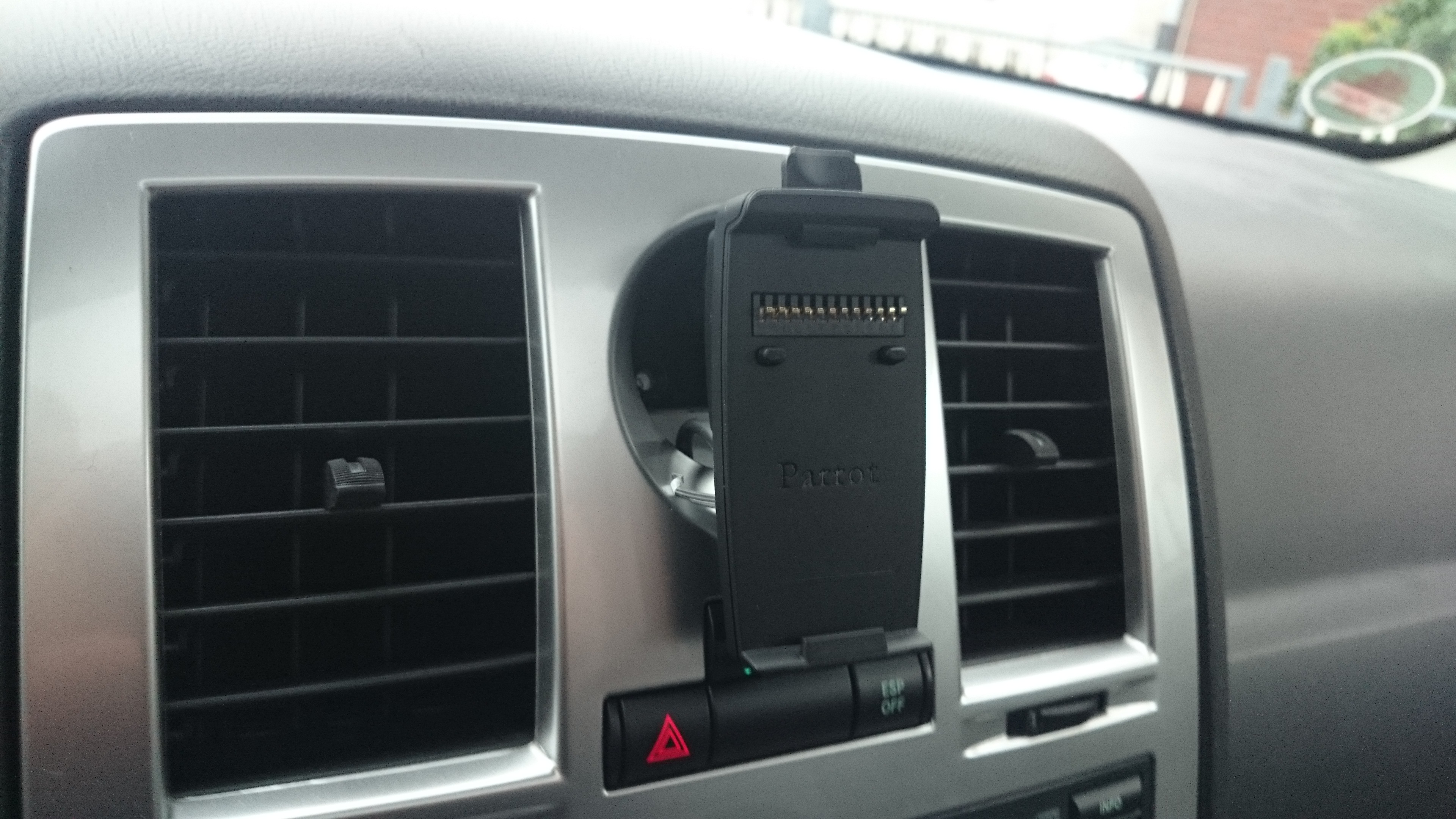

=> Wenn ihr das Display an Stelle der Uhr haben wollt, muss diese raus. Ich habe statt der Uhr ein Stück grob zurecht geflextes Metall
eingesetzt. Dieses Metall habe ich mit einer weissen Klebefolie bezogen und von hinten mit den original Uhr_Schrauben verschraubt
(von hinten Pfui, von vorn aber Hui!!!). Es sitzt oben bündig und lässt unten einen Spalt, durch den das Anschlusskabel problemlos
passt (Dies ist durch die Position und Lage der Anschraub_Flächen automatisch so). Trotzdem ist dieser Spalt im eingebauten Zustand
nicht mehr zu erkennen (((Es sei denn, man weiss es und verrenkt sich den Kopf um ihn zu sehen))). Bevor die Platte angeschraubt wird,
muss das Displaykabel (und evtl. noch ein Micro-USB-Kabel*) durch und der Displayhalter (Kugelkopfaufnahme aus dem Zubehör) an möglichst
hoher Stelle auf der Platte angeklebt werden.
(*Durch das zusätzliche Micro-USB-Kabel kann das Tablet auch bei ausgeschalteter Zündung über eine USB-Akku mit Strom versorgt werden. Das
lohnt sich, wenn man grösstere Daten per wLAN in der Garage über Nacht laden will)
(Auf das Bild klicken, um es zu vergrössern!)
(Auf das Bild klicken, um es zu vergrössern!)
(Auf das Bild klicken, um es zu vergrössern!)
=> Nun das Stereo-Mikrofon:
Dieses habe ich mit dem mitgeliefertem Clip über dem Spiegel in den Dachhimmel eingeclipt. Das Anschlusskabel in den Dachhimmel
gedrückt und nach rechts bis zur A-Säule geführt. Dann durch die gelöste A-Säule runter bis hinter das ausgebaute Handschuhfach.

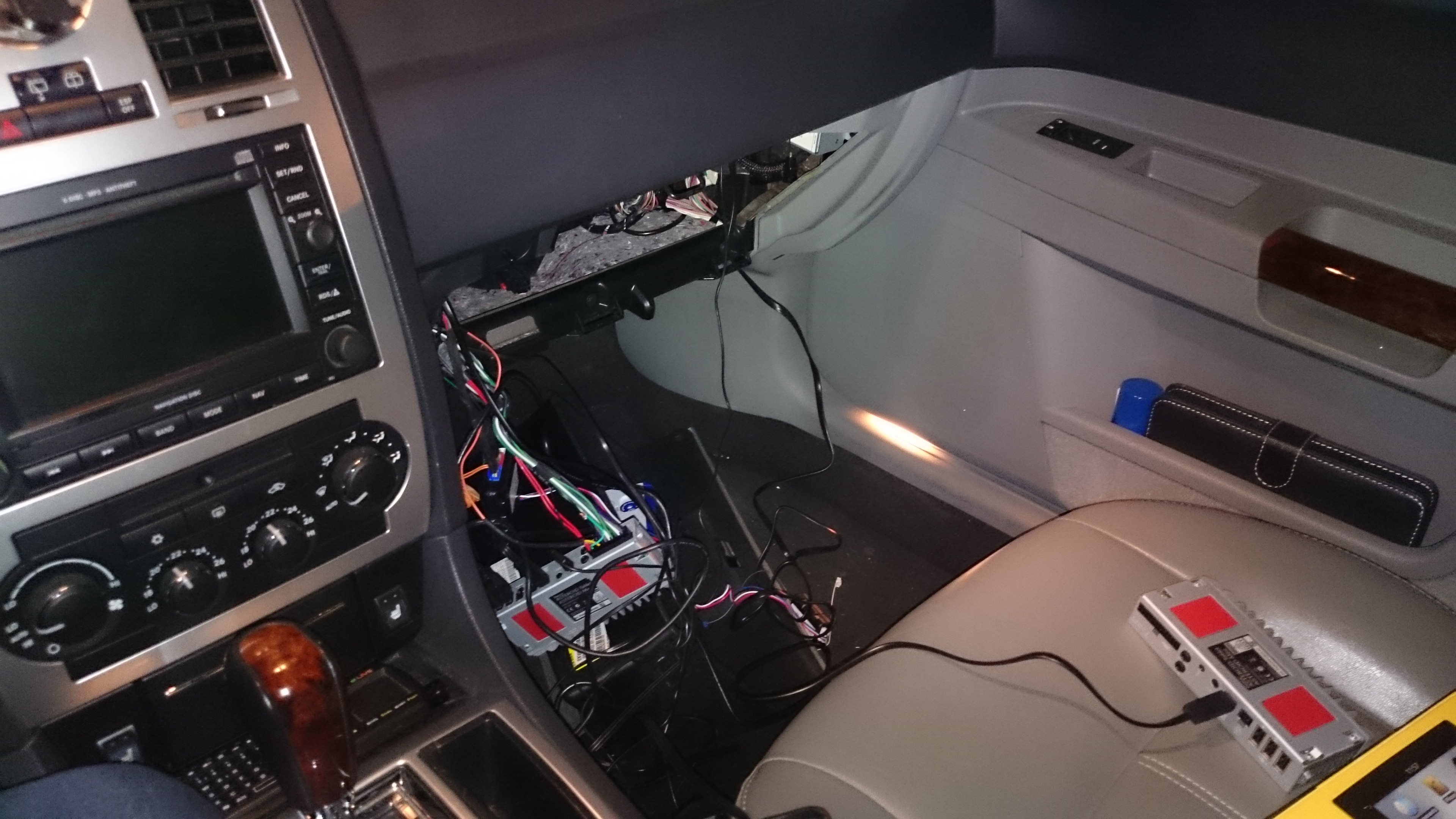

=> Die Steuerbox und USB-Kabel (incl.Appel-Anschluss):
Die habe ich lose hinter, bzw. unter dem Handschuhfach liegen. Da kommt man einfach ran und Platz genug ist da auch.
Zudem kann man dann die beiden USB-Kabel direkt ins Handschuhfach führen (einfach von oben rein legen).
(Auf das Bild klicken, um es zu vergrössern!)
(auf dem Bild sind noch 2 Steuerboxen zu sehen, die alte von dem Asteroid Mini ist noch mit auf das Bild geraten)
und zu guter letzt:

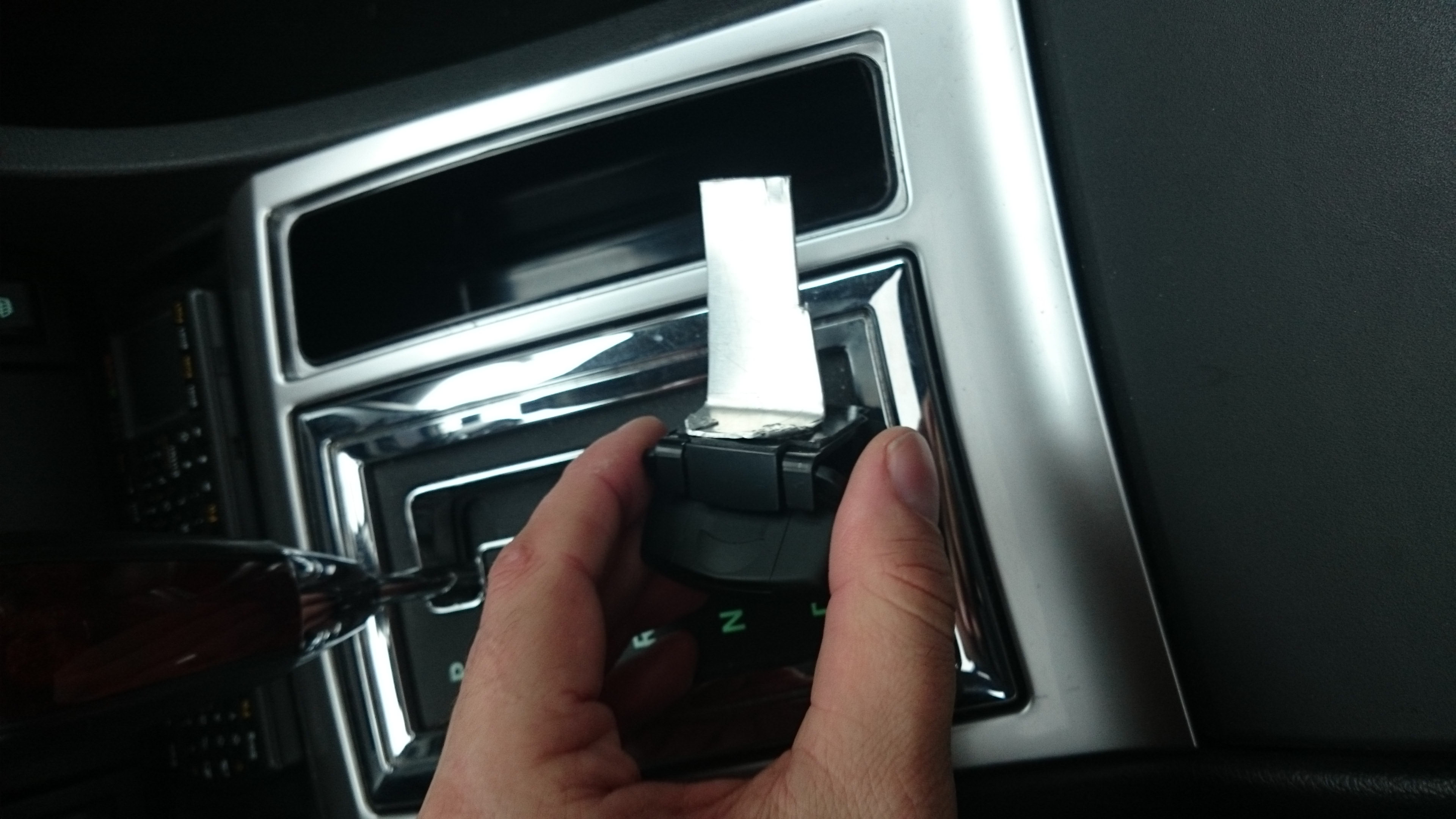

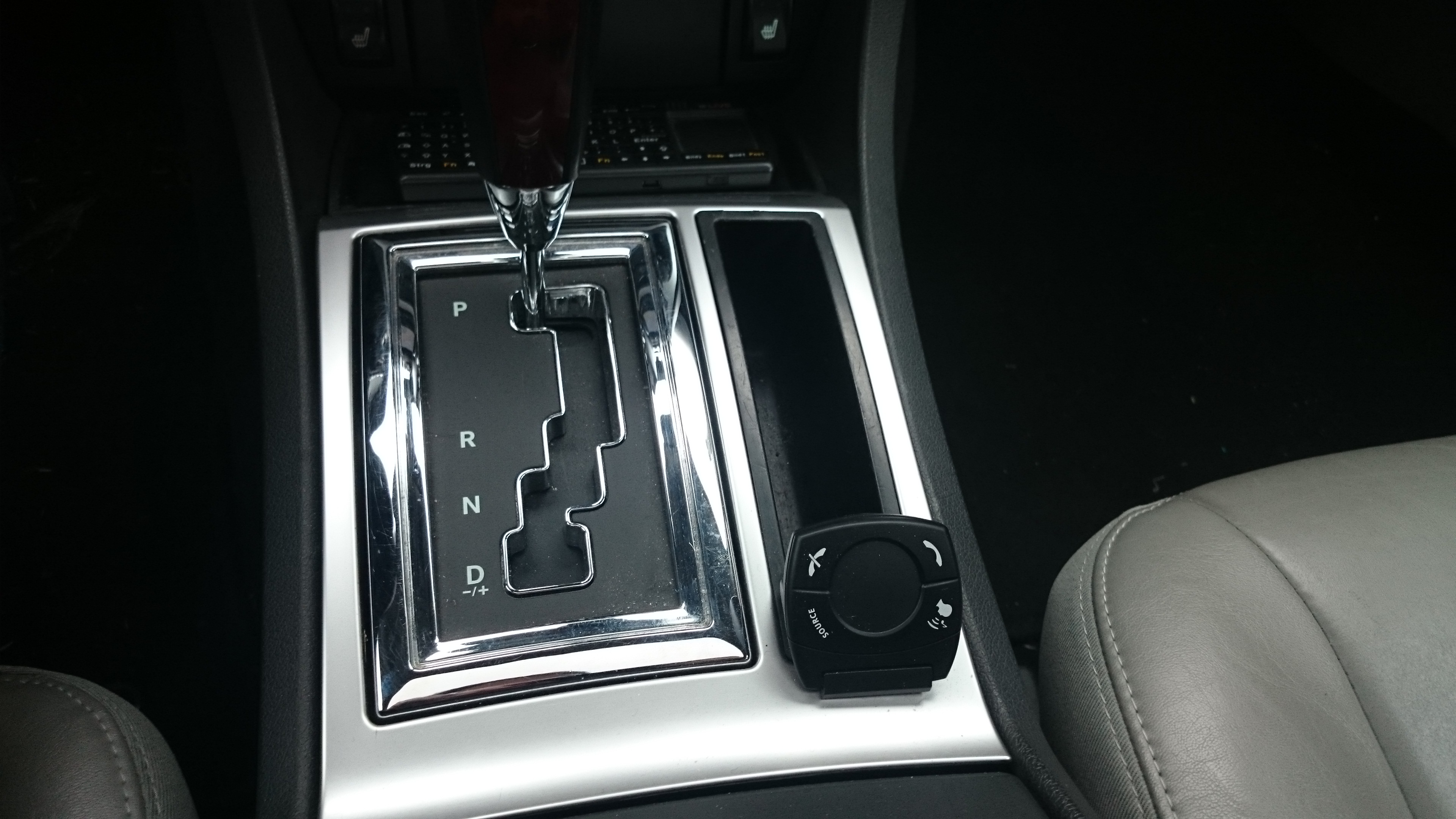

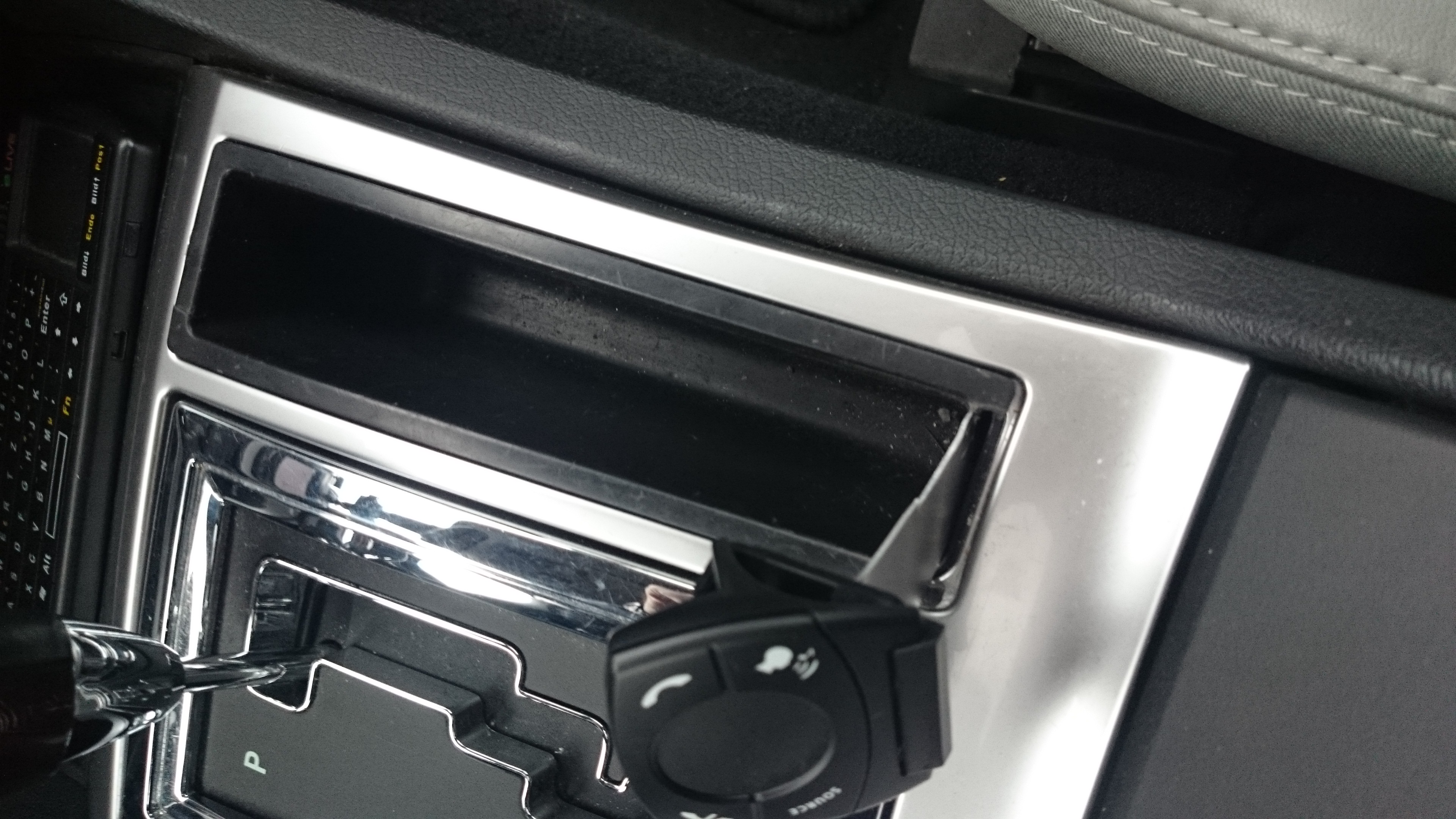

=> Die Fernbedienung:
Um die Fernbedienung wie auf nachfolgendem Bild zu befestigen, habe ich den Gummieeinsatz darunter etwas frei geschnitten und
einen Blechwinkel dahinter geklemmt. Auf diesem ist der Fernbedienungshalter mit aufgeklebt (wieder nichts optisch schönes, aber
es ist ja komplett von der Fernbedienung bzw. dem Halter verdeckt und nicht zu sehen).
(Auf das Bild klicken, um es zu vergrössern!)
(Auf das Bild klicken, um es zu vergrössern!)
(Auf das Bild klicken, um es zu vergrössern!)
Und so schaut das ganze dann beispielsweise aus, wenn es in Betrieb ist:
(Auf das Bild klicken, um es zu vergrössern!)
Ich hoffe, ich habe nichts vergessen.
Bei Fragen: einfach fragen!
Gruss, Tobias.
